Муфта сливная МС 80
Назначение
- Муфта сливная предназначена для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) и трубопровода линии наполнения резервуара.
- Муфта изготавливается в климатическом исполнении УХЛ, категорииразмещения 5 по ГОСТ 15150-69.
Завод-изготовитель: ООО "АЗС Компани"
- Подробно
Муфта сливная предназначена для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) и трубопровода линии наполнения резервуара. Муфта изготавливается в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69.
Сливная муфта МС 80 связывает рукав цистерны со сливным отсеком топливной емкости. Она также используется для слива, транспортировки и хранения нефтесодержащих жидкостей на нефтебазах и АЗС.
Описание товара
Муфта выполнена в виде алюминиевого корпуса с двумя кулачковыми зажимами. Сверху с помощью кулачковых зажимов муфта закрывается крышкой. Снизу имеет резьбу, за счет которой она устанавливается на трубопроводе линии наполнения резервуара. Перед сливом топлива крышка с муфты снимается и на ее место устанавливается сливной патрубок, который герметично прижимается к уплотнительному кольцу при помощи кулачковых зажимов.
|
Технические характеристики |
МС-80 |
|
Условный диаметр прохода, мм |
80 |
|
Максимальное рабочее давление, МПа |
0,6 |
|
Пропускная способность при номинальном давлении, не менее, л/мин |
400 |
|
Присоединительный размер ответного трубопровода |
3” |
|
Высота, не более, мм |
100 |
|
Ширина, не более, мм |
150 |
|
Диаметр (по ручкам), не более, мм |
370 |
|
Масса, не более, кг |
2,5 |
Принцип работы муфты МС 80
Сливная муфта МС 80 рассчитана на 20000 рабочих циклов или не менее 10 лет эксплуатации. Один цикл равен одному сливу из цистерны.
Для осуществления работы муфты МС 80:
-
Открыть кулачковые зажимы сливной муфты и снять крышку;
-
Установить патрубок рукава автоцистерны в сливную муфту;
-
После чего надежно и плотно закрепить зажимами;
-
Отсоединить сливной шланг в обратном порядке.
Рекомендации по установке
Муфта устанавливается на резьбовую часть патрубка приемного или фильтра сливного с герметизирующим уплотнением.

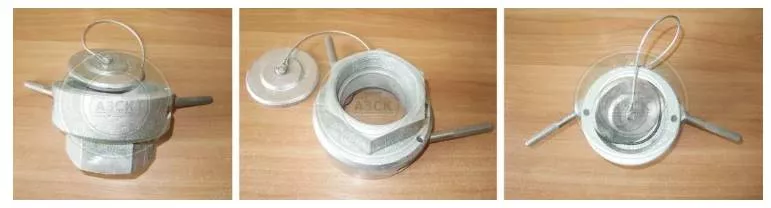

Внешний вид муфты сливной МС-80
МС 80 — комплектность
В комплект муфты МС 80 входит:
-
кулачковый зажим;
-
крышка;
-
алюминиевый корпус;
Для заказа МС 80 вы можете воспользоваться формой обратной связи на сайте или связаться с нами по телефону: +7 (921) 424-88-39 или электронной почте: info@azs-company.ru. Мы с радостью ответим на все вопросы о своей продукции.
